DAFTAR ISI

1. Hardware

2. Prosedur Percobaan

3. Rangkaian Simulasi dan Prinsip Kerja

4. Kondisi

5. Video Demo

6. Download File

1. Foto Hardware [Kembali]

ALAT

1.Multimeter

2.Osiloskop

3.Signal Generator

BAHAN

1. Resistor

2. Op amp

3. Jumper

4. Kapasitor

2. Prosedur Percobaan [Kembali]

LPF -20dB

Carilah rangkaian LPF -20dB di dalam module RS-A04 Operational Amplifier 2

Hubungkan catu daya modul RS-A04 Opertational Amplifier 2.

Hubungkan function generator ke modul RS-A04 Opertational Amplifier 2.

Hubungkan probe pertama osiloskop ke V1 dan probe kedua pada Vo.

Atur frekuensi sesuai dengan jurnal 100Hz-1kHz.

Perhatikan gambar sinyal pada osiloskop.

Ukur tegangan input dan output menggunakan multimeter.

Catat hasil praktikum ke jurnal yang telah disediakan.

LPF -40dB

Carilah rangkaian LPF -40dB di dalam module RS-A04 Operational Amplifier 2

Hubungkan catu daya modul RS-A04 Operational Amplifier 2.

Hubungkan function generator ke modul RS-A04 Operational Amplifier 2.

Hubungkan probe pertama osiloskop ke V1 dan probe kedua pada Vo.

Atur frekuensi sesuai dengan jurnal 200Hz-1kHz.

Perhatikan gambar sinyal pada osiloskop.

Ukur tegangan input dan output menggunakan multimeter.

Catat hasil praktikum ke jurnal yang telah disediakan.

3. Rangkaian Simulasi dan Prinsip Kerja [Kembali]

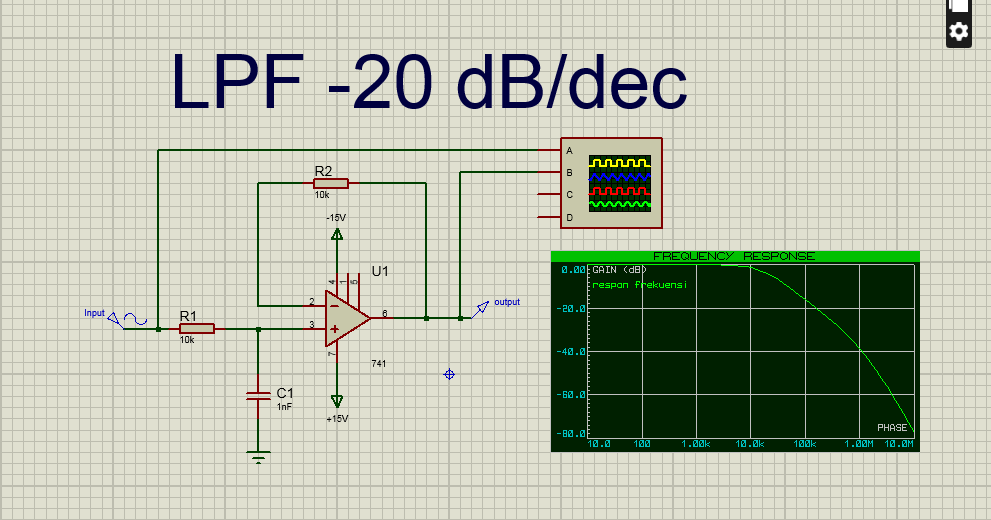

LPF -20 dB

LPF -40 dB

Prinsip Kerja:

LPF -20 db/dec memakai 1 resistor di kaki non inverting dan 1 kapasitor dan 1 resistor di kaki inverting yang dihubungkan juga ke output. Grafik frekuensi menunjukkan penurunan -20 db/dec, dimana resistor berfungsi untuk melewati frekuensi rendah sedangkan kapasitor melewati frekuensi tinggi. Rangkaian LPF -20 db/dec mengunakan tegangan input AC, tegangan tersebut akan diumpankan ke resistor dan diumpankan ke kaki non inverting OPM dan disini keluarannya adalah tegangan yang frekuensi nya rendah atau dibawah frekuensi cut off, sedangkan jika ia menerima frekuensi tinggi atau melebihi frekuensi cut off maka frekuensi akan diredam oleh kapasitor menuju ground, dan akan melewatkan frekuensi rendah setelah diredam dengan kecepatan -20 db/dec. Gelombang yang dihasilkan adalah gelombag sinus, dimana dari percobaan dapat diliat gelombang menunjukkan frekuensi rendah, sedangkan frekuensi tinggi diredam hingga membentuk gelombang frekuensi rendah.

LPF -40 db/dec memakai 2 resistor dan 2 kapasitor di kaki non inverting dengan 1 buah kapasitor dihubungkan juga ke ouput. Dan ia juga memakai 1 resistor di kaki inverting dan dihubungkan ke ouput. Grafik frekuensi menunjukkan penurunan -40 db/dec, dimana 2 buah resistor berfungsi melewati frekuensi rendah dan 2 kapasitor berfungsi melewati frekuensi tinggi yang dimana sebagiannya dibawa ke ouput dan sebagiannya ke ground. Rangkaian LPF -40 db/dec mengunakan tegangan input AC, tegangan tersebut akan diumpankan ke R1 dan R2, R1 diumpankan ke kaki non inverting OPM dan R2 diumpankan ke ouput OPM, disini keluarannya adalah tegangan yang frekuensi nya rendah atau dibawah frekuensi cut off dengan kecepatan penurunan nya -40 db/dec, sedangkan jika ia menerima frekuensi tinggi atau melebihi frekuensi cut off maka frekuensi akan diredam oleh kapasitor menuju ground, dan akan melewatkan frekuensi rendah setelah diredam. Gelombang yang dihasilkan adalah gelombag sinus, dimana dari percobaan dapat diliat gelombang menunjukkan frekuensi rendah, sedangkan frekuensi tinggi diredam hingga membentuk gelombang frekuensi rendah.

4. Kondisi [Kembali]
