DAFTAR ISI

1. Prosedur

2. Hardware

3. Rangkaian Simulasi dan Prinsip Kerja

1. Prosedur [kembali]

A.Kalibrasi Osiloskop

Hidupkan oscilloscope dan tunggu beberapa saat sampai pada layar akan muncul berkas elektron
Atur posisi sinyal pada layar sehingga terletak di tengah-tengah
Hubungkan input kanal A dengan terminal kalibrasi yang ada pada oscilloscope
Amati bentuk gelombang dan tinggi amplitudonya.

B.Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik Susun rangkaian seperti gambar berikut

Tegangan Searah

i .Atur output power supply sebesar 4 Volt

ii .Hubungkan input kanal B oscilloscope dengan output power supply

iii.Atur saklar oscilloscope pada DC, bacalah dan amati berapa tegangan yang diukur oleh oscilloscope

Tegangan Bolak-balik

i .Atur generator sinyal pada frekuensi 1 kHz gelombang sinusoidal,dengan besar tegangan 4 Vp-p

ii .Kemudian ukur dan amati tegangan ini dengan oscilloscope

C.Mengukur dan mengamati Frequency

Rangkaian seperti gambar diatas

Hubungkan output dari function generator dengan input kanal A oscilloscope. Saklar fungsi dari function generator pada posisi sinusoidal
Amati bentuk gelombang yang muncul pada layar, kemudian ukurlah frekuensinya. Catat penunjukan frekuensi dari function generator
Bandingkan hasil pengukuran frekuensi dengan oscilloscope dengan frekuensi yang ditunjukan oleh function generator
Ulangi langkah b dan c untuk gelombang gigi gergaji (segitiga) dan gelombang pulsa

D.Membandingkan Frekuensi dengan Cara Lissajous

Susun rangkaian seperti gambar diatas
Atur selektor time base oscilloscope pada posisi XY dan saklar pemilih kanal pada posisi A dan sinkronisasi pada posisi B
Hubungkan sinyal dengan frekuensi yang tidak diketahui pada input A dan sinyal dengan frekuensi yang dapat dibaca pada input B
Atur frekuensi sinyal pada kanal A, sehingga diperoleh gambar seperti salah satu dari gambar 2.1. Kemudian amati berapa perbandingan frekuensinya. Bacalah penunjukan frekuensi generator
Ulangi langkah b dan c untuk frekuensi yang lain dan catat hasilnya dalam bentuk gambar gelombang Lissajous
Atur perbandingan X:Y pada 1:1, 1:2, 1:3, 2:1, 2:3, 3:1, 3:2

2. Hardware [kembali]

Osiloskop Dual Trace
Function Generator
Probe khusus

3. Rangkaian Simulasi dan Prinsip Kerja [kembali]

A.Kalibrasi Osiloskop

Prinsip Kerja :

Sebelum mengunakan osciloscope, dilakukan kalibrasi untuk mendapatkan ketelitian yang akurat, dengan cara menghidupkannya terlebih dahulu, lalu atur sinyal hingga tepat di tengah-tengah, lalu hubungkan input kanal A dengan terminal kalibrasi pada osciloscope, terakhir amati dan catat nilai kalibrasi nya.

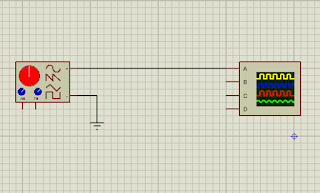

B. Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik Susun rangkaian seperti gambar berikut

Prinsip Kerja :

Function generator mengalirkan tegangan sebesar 4 Volt, lalu akan terbaca pada oscilloscope, pada oscilloscope ubah saklar nya ke DC, dan berikutnya atur generator sinyal pada frekuensi 1 kHz gelombang sinusoid dengan tegangan 4 Vp-p, maka akan gelombang.

C.Mengukur dan mengamati Frequency

Prinsip Kerja:

Rangkaiannya sama seperti percobaan ke 2 bedanya disini disambungkan dengan ground. saat dijalankan maka akan terbentuk gelombang.

D.Membandingkan Frekuensi dengan Cara Lissajous

Prinsip Kerja:

Rangkaianya sama seperti percobaan ke 3 dengan cara kerja yang sama. bedanya di percobaan ini adalah dilakukan perbandingan , yang dimana akan menghasilkan gelombang seperti pada gambar 2.1 di bagian Dasar teori.
