PENGUKURAN DAYA

[menuju akhir]

[MENU]

DAFTAR ISI

1. Prosedur

2. Hardware

3. Rangkaian Simulasi dan Prinsip Kerja

4. Video Demo

5. Kondisi

6. Video Penjelasan

7. Download File

1. Prosedur [kembali]

    A.Pengukuran Daya Satu Fasa Seri dan Paralel

1. Buat rangkaian seperti Gambar diatas dengan sumber AC dan beban 25 watt
2. Ukur daya yang terbaca pada wattmeter
3. Ukur daya yang terbaca pada wattmeterUlangi untuk beban yang berbeda-beda sesuai dengan Tabel
4. Catat penunjukan dari wattmeter



2. Hardware [kembali]

1. Wattmeter Analog

2. Sumber Dc



3. Multimeter

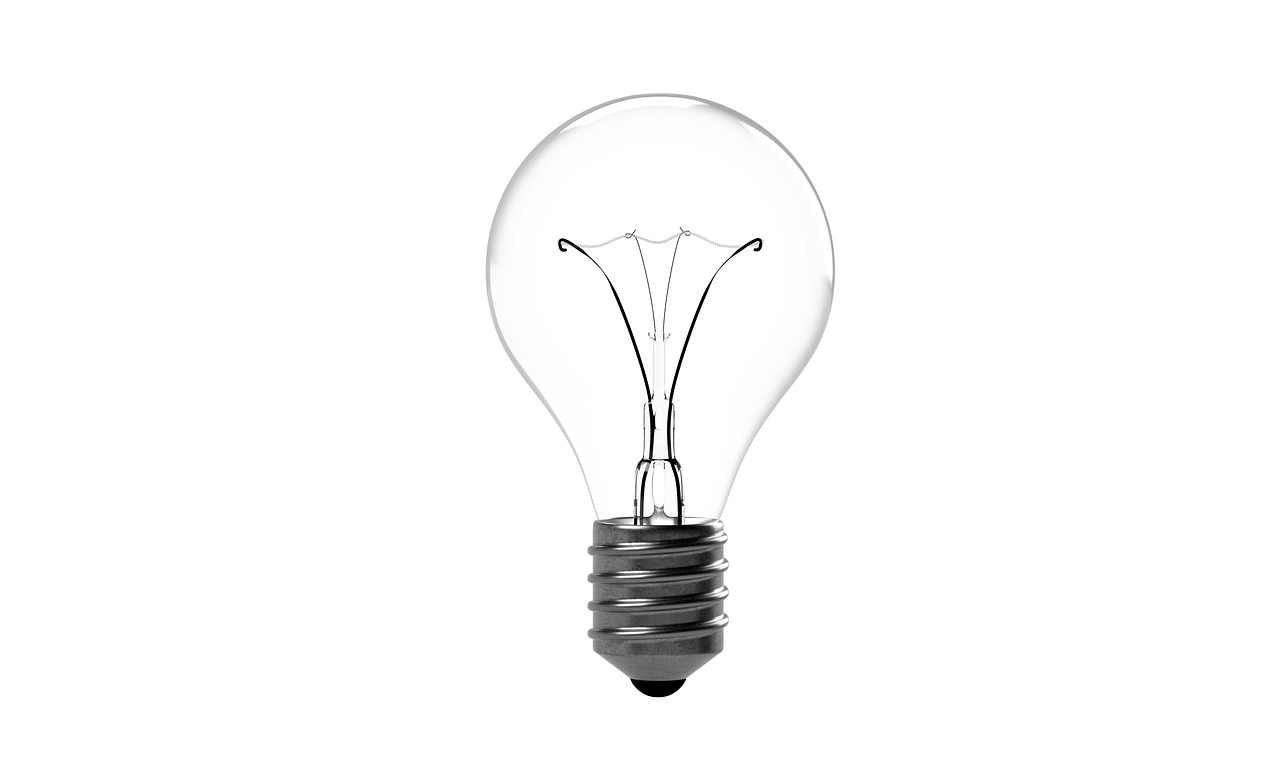

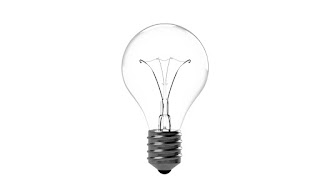

4. Bohlam





5. Jumper





6. Modul Pengukuran Daya Beban Seri Dan Paralel

7.

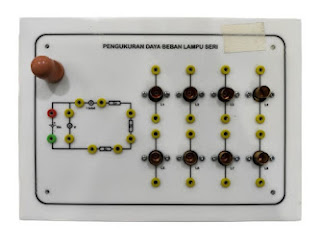

   Pengukuran Daya Beban lampu Seri





Pengukuran Beban Daya Lampu Paralel



3. Rangkaian Simulasi dan Prinsip Kerja [kembali]

    A.Pengukuran Daya Satu Fasa Seri dan Paralel

Rangkaian Seri

Rangkaian Paralel

Prinsip Kerja :

Pada rangkaian seri, tegangan berasal dari baterai 5V. Tegangan tsb akan mengalir secara seri dengan beban 2,5 V yang dipasangkan pada rangkaian dan akan terbaca berapa voltmeter dan ampermeter ketika dihubungkan dengan alatnya seperti pada gambar.Pada rangkaian paralel,tegangan berasal dari baterai 2 V .Tegangan tsb akan mengalir secara paralel ke lampu dengan beban 2,5V yang dipasangkan pada rangkaian dan akan terbaca berapa voltmeter dan ampermeter ketika dihubungkan dengan alatnya seperti pada gambar



4. Video Demo [kembali]





5. Kondisi [kembali]

• Pengukuran Daya Beban Lampu Seri
• Pengukuran Daya Beban Lampu Paralel

6. Video Penjelasan [kembali]



7. Download File [kembali]

• Download File [disini]
